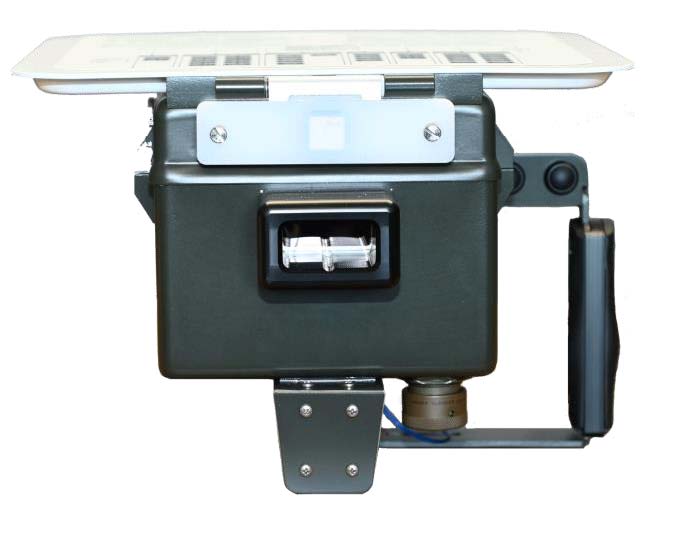

Tel-Instrument (TIC) T-4530i IFF ランプ テスト セット PN: 90000128

T-4530i (Tel-Instrument) の機能と仕様 *

Tel-Instrument T-4530i は、さまざまなインタロゲータ/トランスポンダ システムの包括的なテスト、シミュレーション、および分析用に設計された最先端のランプ テスト セットです。この製品は、前身の TS-4530A から大幅に進化しており、現代の航空電子工学テストの進化するニーズを満たすために多数の機能強化が組み込まれています。この概要では、T-4530i の主な機能と特徴を詳細に説明し、その汎用性、ユーザー フレンドリな設計、および堅牢なパフォーマンス機能を強調しています。TIC T-4530i は、航空電子工学の運用に不可欠な複数のモードとシステムをテストする能力に優れています。モード 1、2、3/A、C、S (ELS/EHS)、モード 4 (オプション)、およびモード 5 レベル 1 と 2 のインテロゲータとトランスポンダのテストをサポートします。この包括的なテスト機能により、T-4530i は幅広いシナリオと機器に対応でき、航空電子機器のメンテナンスと検証に欠かせないツールとなっています。このユニットは、256 個の TACAN チャネル (X と Y) すべてにわたって、A/A (空対空)、G/A (地対空)、A/A BCN (ビーコン) モードを含む完全な TACAN (戦術航空航法) テストも実行します。この機能は、軍事および民間の航法に不可欠な TACAN システムの精度と信頼性を確保するために不可欠です。テストに加えて、T-4530i は高度なシミュレーション機能も提供します。TCAS I、TCAS II、および E-TCAS 航空機搭載システムをシミュレートし、衝突回避システムのパフォーマンスを検証するために不可欠な現実的な侵入者シナリオを提供できます。このユニットは、RTCA DO-260B 要件に準拠した完全な ADS-B (Automatic Dependent Surveillance-Broadcast) テストもサポートしており、航空機が最新の監視基準を満たす装備を備えていることを保証します。Tel-Instrument T-4530i の際立った特徴の 1 つは、ユーザーフレンドリーなインターフェイスです。このデバイスは、フルカラー ディスプレイと直感的なフロント パネル ナビゲーションを誇り、シンプルなジョイスティックを使用して簡単に操作できます。この設計により、ユーザーは迅速かつ効率的にテストを実行し、結果を分析できるため、ダウンタイムが短縮され、生産性が向上します。

T-4530i は、MIL-PRF-28800、クラス 1 規格に準拠した、堅牢でポータブルな設計になっています。過酷な現場条件に耐えられる耐久性のあるケースに収められており、さまざまな環境で信頼性の高い動作を保証します。このユニットは軽量で、現在入手可能なランプ テスト セットの中で最も軽量です。また、最大 8 時間の連続使用が可能な長持ちする NiMH バッテリーが 2 つ含まれています。この長いバッテリー寿命は、電源へのアクセスが制限される可能性のある現場での作業に不可欠です。Tel-Instrument 90000128 には、KIV-77 および SIT-2010 CCI アップリケと互換性のあるオプション B 暗号インターフェイスが組み込まれています。この機能により、軍事用途に不可欠な安全な通信テストが可能になります。暗号インターフェイスにより、T-4530i は暗号化された信号を処理できるため、安全な通信のための包括的なテスト ソリューションが提供されます。T-4530i は、モード A、C、S、および ADS-B をカバーする広範なトランスポンダー テスト機能を提供します。応答率、パルス間隔、パルス幅、高度などの重要なパラメータを測定して表示します。また、選択された高度、ロール角、真のトラック角、対地速度などの拡張監視パラメータを含むモード S アドレスをデコードして表示することもできます。これらの詳細なテスト機能により、トランスポンダー システムが完全に機能し、規制基準に準拠していることが保証されます。TIC Tel-Instrument T-4530i は、モード 1、2、3A、C、S、およびオプションのモード 4 と 5 を含む複数のモードでインタロゲータ システムを完全にテストします。手動および自動テスト モード、調整可能な範囲とプリセット速度設定を備え、受信パルス、パルス幅、および間隔を測定します。この包括的なテストにより、インタロゲータ システムが正しく効率的に動作していることが保証されます。これは、軍事用途と民間用途の両方にとって重要です。 TACAN システムの場合、T-4530i はチャネル 1 ～ 126、X、Y の全周波数範囲をカバーします。地対空、空対空、空対空ビーコン モードをサポートし、方位、方位、範囲の選択を完全に制御できます。また、このユニットは正確な電力および周波数測定機能も提供し、TACAN システムの精度と信頼性を確保します。Tel-Instrument TIC 90000128 の TCAS テスト機能も同様に優れています。TCAS I、TCAS II、E-TCAS の完全自動 TCAS 侵入者シミュレーションを提供し、ATCRBS とモード S 侵入者の両方のタイプをシミュレートします。この機能により、衝突回避システムを包括的に検証でき、航空機が潜在的な侵入者を効果的に検出して回避できるようになります。

TIC T-4530i には、機能性と使いやすさを向上させる追加機能がいくつか含まれています。堅牢で耐久性のある MIL-PRF-28800、クラス 1 パッケージ、広範な組み込み診断機能​​、および複数の保存済みユーザー プリセットを備えています。また、このユニットは直接接続と無線接続機能をサポートしているため、テスト シナリオに柔軟性がもたらされます。ユーザーは、付属の Tel-Instrument Bench ユーティリティを使用して結果をダウンロードできるため、テスト データを簡単に分析して共有できます。Tel-Instrument TIC T-4530i の物理的特性は、寸法が 14.1 x 11.5 x 7.5 インチ、重量が 9 ポンド未満であるため、非常に持ち運びやすいことです。動作温度範囲は -40º ～ +55ºC で、過酷な条件でも信頼性の高いパフォーマンスが保証されます。このユニットは 100 ～ 240 VAC/50 ～ 400 Hz で動作し、最大 8 時間の連続使用が可能な 2 つの NiMH バッテリーが付属しています。 T-4530i の信号発生器は、1030 または 1090 MHz の周波数で動作し、出力電力は調整可能です。測定受信機は、1030 または 1090 MHz の周波数範囲をカバーし、0.1 dB の分解能と 1.5 dB の精度で電力を測定できます。これらの仕様により、徹底したシステム テストに不可欠な、正確で精度の高い信号生成と測定が保証されます。

Tel-Instrument T-4530i は、幅広い航空電子システム向けの包括的なテスト、シミュレーション、および分析機能を提供する、多用途で堅牢なランプ テスト セットです。ユーザー フレンドリなインターフェイス、高度なシミュレーション機能、詳細なテスト機能により、航空電子システムのメンテナンスと検証に欠かせないツールとなっています。軍事用または民間用を問わず、T-4530i は、インタロゲータ、トランスポンダ、TACAN、および TCAS システムが完全に機能し、最新の標準に準拠していることを保証します。堅牢な設計と長いバッテリ寿命により、さまざまな現場条件での使用に適しており、信頼性の高いパフォーマンスと正確な結果を提供します。TIC 90000128 は、現代の航空電子テストのニーズに対応する最先端のソリューションです。

Tel-Instrument (TIC) T-4530i は、価格と機能の点で、市場で入手可能な同様の IFF ランプ テスト セットと比較して非常に魅力的なオプションです。Tel-Instrument T-4530i を今すぐ購入して、販売、レンタル、下取りをご利用ください。

特徴

• モード 1、2、3/A、C、S (ELS/EHS)、モード 4 (オプション)、モード 5 レベル 1 および 2 をサポートします。
• TACAN テスト: 256 個のすべての TACAN チャネル (X および Y) で A/A、G/A、および A/A BCN をカバーします。
• TCAS I、TCAS II、E-TCAS システムをシミュレートします。
• RTCA DO-260B 要件に準拠した ADS-B の完全なテスト。
• オプション B 暗号インターフェイスを内蔵し、KIV-77 および SIT-2010 CCI アップリケと互換性があります。
• 簡単なナビゲーションを実現するシンプルなジョイスティックを備えたユーザーフレンドリーなインターフェース。
• 最大8時間の連続使用が可能なNiMHバッテリーを搭載しています。
• MIL-PRF-28800、クラス 1 規格に準拠し、過酷な条件下でも耐久性を確保します。
• 軽量設計で、市販されているランプ テスト セットの中で最も軽量です。
• 診断機能が組み込まれており、複数のユーザープリセットが保存されています。

利点

• 幅広いインタロゲータ/トランスポンダ モードとシステムをテストできるため、さまざまなアプリケーションに適しています。
• 直感的なインターフェースとジョイスティックナビゲーションにより、トレーニング時間が短縮され、効率が向上します。
• 堅牢な設計により、多様で過酷な環境でも信頼性の高い動作が保証されます。
• バッテリー寿命が長いため、頻繁に充電しなくても現場で長時間使用できます。
• 暗号インターフェースの互換性により、軍事用途に不可欠な安全な通信テストが保証されます。
• 徹底的なシステム検証のための包括的かつ詳細なテスト結果を提供します。
• 軽量で持ち運びやすい設計により、さまざまな場所での持ち運びや使用が容易になります。

機能

• マルチモード テスト: モード 1、2、3/A、C、S、モード 4 (オプション)、およびモード 5 レベル 1 と 2 をテストします。
• TACAN システム分析: A/A、G/A、A/A BCN モードで 256 個の TACAN チャネルすべてをテストします。
• TCAS 侵入者シミュレーション: 衝突回避検証のために TCAS I、TCAS II、および E-TCAS システムをシミュレートします。
• ADS-B 検証: ADS-B システムの RTCA DO-260B への準拠を保証します。
• トランスポンダー テスト: 応答率、パルス間隔、パルス幅などの重要なトランスポンダー パラメータを測定して表示します。
• インターロゲーター テスト: 複数のモードにわたるインターロゲーター システムの包括的なテスト。
• パルス測定: 受信したパルスを測定し、パルス幅と間隔を正確に表示します。
• 暗号テスト: 組み込みの暗号インターフェイスによる安全な通信テストをサポートします。
• アンテナと直接接続: 直接接続と無線機能を備えた柔軟なテスト オプション。
• データ管理: Tel-Instrument Bench ユーティリティを使用してテスト結果をダウンロードして分析します。

仕様

• 物理的寸法: 14.1 x 11.5 x 7.5 インチ。
• 重量: 9ポンド未満。
• バッテリー寿命: 付属の NiMH バッテリー 2 個で最大 8 時間連続使用可能。
• 信号発生器周波数: 1030 または 1090 MHz。
• 信号発生器電力: +4 ～ -44 dBm、1 dB 分解能、アンテナ コネクタでの 1.5 dB 精度。
• 測定受信機周波数範囲: 1030 または 1090 MHz。
• 測定受信機振幅範囲: 直接ポートで +68 ～ +20 dBm、アンテナ ポートで +24 ～ -24 dBm。
• 入力保護: アンテナ ポート: 1% デューティ サイクルで最大 30μs でピーク +40 dBm、平均 +27 dBm。ダイレクト ポート: 最大 30μs でピーク +68 dBm、1% デューティ サイクル、平均 +4​​3 dBm。

基本情報

特徴

* Tel-Instruments (TIC) T-4530i の技術仕様は参考用にのみ提供されています。Avionteq は、ここに記載されている技術仕様の正確性を保証することはできません。技術データは、Avionteq が販売しているモデルなど、T-4530i のすべてのモデルおよびバージョンに完全に関連しているわけではありません。
